Как работает картридж в смесителе, их отличия, устройство картриджа в деталях, советы по ремонту смесителя, видео - замена картриджа в смесителе...

Как поменять в смесителе картридж (фото)
Все чаще и чаще в быту мы сталкиваемся с так называемыми однорычажными смесителями.

Эти смесители присутствуют  практически у всех  известных брендов представленных на нашем рынке.

Смешивание воды в таком смесителе достигается посредством картриджа.

Как устроен и работает картридж с керамическими дисками


Картридж для смесителя (фото)
Картридж  смесителя,  производит смешивание горячей и холодной воды благодаря керамическим вставкам.

Горячая и холодная вода попадая из магистралей водопровода в картридж  проходит через отверстия в керамических вставках,   на выходе из картриджа она смешивается и далее, через излив  и поступает наружу.

Устройство картриджа для смесителя

Картридж  для смесителя может отличаться размером , количеством и формой нижних отверстий.

•  Любой картридж имеет пластиковый корпус, корпус  может быть разборным и не разборным, в случае если картридж разборный то он должен состоять из двух частей корпуса и нижней части.

Нижняя часть картриджа имеет  несколько отверстий с резиновыми вставками, резиновые вставки служат как уплотнительные прокладки, для герметичного сопряжения картриджа и смесителя, нижняя часть картриджа держится в корпусе за счет пластиковых защелок.

Как устроен керамический картридж (фотография)
•  Внутри корпуса находится  шток на который одевается ручка смесителя, нижней своей частью шток вставляется в держатель верхнего керамического диска.

Картридж для смесителя в разобранном виде (фотография)

•  Керамические диски: их два, верхний и нижний. Верхний диск приводится в движение штоком, он может вращаться и смещаться,  нижний диск закреплен неподвижно, он фиксируется в нижней части корпуса картриджа.

Керамические диски имеют специальной формы отверстия, при повороте верхнего диска происходит совмещение отверстий верхнего и нижнего дисков, в следствии чего горячая и холодная вода смешивается, а при смещении верхнего диска увеличивается или перекрывается напор воды.

Диски друг  к другу плотно поджимаются при соединении нижней и верхней частей корпуса.

Керамические диски для смесителя (фотография)


Неисправности картриджа смесителя


Керамический картридж  хоть и является конструкцией разборной, но ремонту не подлежит, так как подобрать отдельные комплектующие довольно сложно (проще купить новый картридж).

Большинство проблем по выходу из строя картриджа, связано с износом движущихся пластиковых деталей картриджа, в следствии чего керамические вставки  имеют уже не такое плотное прилегание и начинают пропускать воду, в другом случае могут износится сами керамические пластины.

Иногда  на не  качественных картриджах, возможно попадание песчинок между керамическими дисками, что тоже приводит к течи.


Отличия картриджей для смесителя


Картриджи могут отличаться друг от друга:

•  Диаметром,  так диаметр 40 мм будет маркироваться как  d40 (самый распространенный диаметр  35 мм. и  40 мм.)

•  Посадочной частью (при покупке лучше иметь образец старого)

•  Иногда длинной или толщиной штока


Ремонт смесителя своими руками  (замена картриджа)


Прежде чем приступить к замене картриджа в смесителе , необходимо перекрыть подачу горячей и холодной воды, перекрыв стояки водопровода.

Проверяем, открыв кран, что мы все сделали правильно, и вода перекрыта.

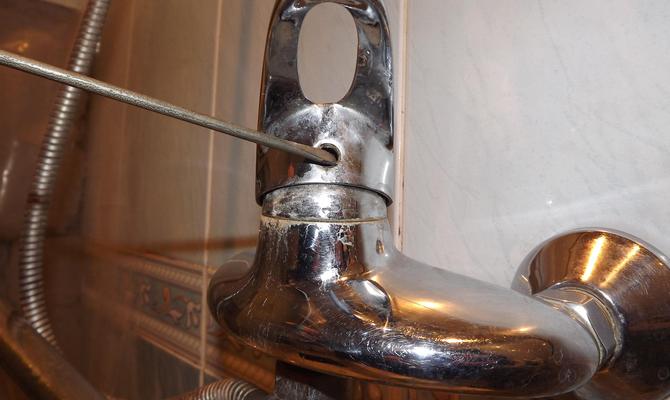

1. В передней части рычага смесителя, есть декоративная заглушка, поддев ее шлицевой отверткой, снимаем  ее, и откручиваем стопорный винт рукоятки.

Возможно вам понадобиться шестигранник для откручивания стопора, поэтому перед заменой картриджа, заранее подберите необходимый ключ.

Как поменять в смесителе керамический картридж (фото)
2.Открутив винт, снимаем рычаг крана с корпуса смесителя, здесь мы увидим картридж прижатый с помощью широкой гайки.

Если не снять рычаг смесителя со штока

Бывает ситуация когда ручку смесителя не снять со штока даже при огромном усилии.
Такое часто происходит в следствии "прикипания".

Вода, моющие средства, окисляющийся металл : все это способствует образованию налета и спаиванию штока картриджа и самой рукоятки.

Многие водопроводчики в такой ситуации советуют сразу же заменить весь смеситель.

Но не стоит падать духом, для начала можно использовать народные варианты.

Варианты по снятию рычага смесителя:

•  Использовать WD-40, заливая ее через тонкую трубочку с некоторой периодичностью через отверстие от заглушки и стараться попасть на шток у самой рукоятки.
Такой вариант требует достаточного терпения и времени, поскольку WD действует постепенно и проникновение смазки в глубь ручки дело достаточно медленное.

•  Все мы знаем, что металл расширяется при нагреве (если вы конечно уверены что ручка смесителя металлическая).

Поливая горячую воду из чайника на рычаг в течении какого то времени можно добиться расширения металла рычага, и попробовать сдернуть расширившийся рычаг (предварительно обернув его в полотенце что бы не обжечь руки).

•  Ну и совсем радикальный способ. Если вы уже готовы на покупку нового смесителя, можно попробовать просто свернуть шток картриджа, поворачивая ручку с силой.

Здесь два варианта:

- либо сломается шток картриджа и вы потом сможете удалить остатки штока из ручки.

- либо сломается сама ручка, если она сделана из тонкого и хрупкого материала.

Проводя такой ремонт. Соблюдайте технику безопасности!

Работайте только с отключенным от водоснабжения смесителем!

Работать нужно в перчатках и защитных очках.

В любом случае не сняв рычаг, к картриджу не подберешься.

Как поменять в смесителе картридж (фото)
3. Если есть защитный чехол, снимаем его, под чехлом располагается гайка прижимающая картридж  к корпусу смесителя, откручиваем ее при помощи  плоскогубцев с длинными носами.

Иногда и чехол прикипает к смесителю, используйте WD-40.

Как поменять в смесителе картридж (фото)
4. Вынимаем  старый картридж и ставим на его место новый, проверяя правильное совмещение отверстий картриджа и направляющих смесителя.

Картридж должен встать на свое место без особых усилий.

Как поменять в смесителе картридж (фото)
5. Одеваем гайку и затягиваем ее без особого фанатизма, так что бы прижать картридж к седлу смесителя.

6.
Одеваем защитный чехол и устанавливаем ручку крана на шток картриджа.
Посадочное место чехла, и место сопряжения штока картриджа с ручкой нужно обязательно смазать, тогда при следующей замене картриджа все будет нормально откручиваться.

7.
Затягиваем стопорный винт штока и вставляем пластиковую заглушку.

видео - замена керамического картриджа в смесителе


Советы при покупке смесителя с картриджем

При выборе смесителя уделяйте особое внимание, тому какой картридж  устанавливается в корпус , есть ли аналоги в свободной торговле или картридж можно заказать только у официального дистрибьютора.

Покупая смеситель нужно понимать что нет ни чего вечного и наличие комплектующих в свободной торговле является гарантией того что ваш смеситель может быть отремонтирован в любое время.

Поинтересуйтесь наличием дистрибьютора или официального представителя данной продукции в вашем регионе.

В дорогих брендах, используются керамические  диски высокого качества, от обычных они отличаются  высокой степенью сопряжения и длительным сроком эксплуатации, это достигается,  благодаря использованию высокоточного и технологичного оборудования с последующей шлифовкой при помощи ультразвука.
