Невелика проблема сделать компрессор из холодильника своими руками. Немногим известно, как правильно эксплуатировать устройство. Стандартный ДХМ выдает давление 10 атмосфер (хватит накачать колеса легкового авто), специальные профессиональные станции часто изготавливаются на 2 атмосферы. Не сложно догадаться — заводской компрессор наделен рядом преимуществ. Сегодня попробуем испытать тезисы на состоятельность здравым рассудком, расскажем, что такое компрессор. Начнем 10-ю отличительными признаками доморощенного решения.

Профессиональные и самодельные компрессоры: 10 отличий

Покупка пневматического инструмента обходится дешевле (разница достигает порядка). Дополнительным преимуществом считаем обширные возможности использования. Вдумайтесь. Посреди поля стоит арматура. Произведете распил электрическим инструментом? Представьте сухие лесные деревья. Медведи не знают электрических генераторов, а пневматическая пила справится (наравне с бензиновой).

Рекомендуем начать читать обзор с конца. 10 отличий, характеризующие мотор-компрессор холодильника, не поймешь без знания принципов функционирования.

  • Профессиональный компрессор использует рядовой асинхронный электродвигатель, через ременной привод или напрямую передающий момент движения рабочей камере с механизмом перекачки фреона. Чаще исполнительным механизмом служит обыденный поршень. Холодильный компрессор собирается в одном корпусе с двигателем и без ремней.
  • Заводской профессиональный компрессор для технических нужд снабжается правильным набором автоматики и агрегатов: клапан аварийного сброса давления, измеритель-выключатель давления, входной фильтр, выходной фильтр, манометры, ресивер (стальной баллон). Холодильный компрессор придется устанавливать, самостоятельно просчитав варианты, подбирая регулировочное оборудование.

Компрессор

  • Заводской компрессор часто работает управляемый автоматикой. Простейшие модели постоянно приходится выключать по таймеру. Время засекается вручную на часах. Холодильные компрессоры оборудуются защитными реле (помимо пусковых). Двигатель выключается при перегреве чувствительного элемента, не сгорит.
  • Смазка заводского компрессора — отдельная проблема. Промышленность выпускает даже сухие модели поршней, снабженных графитовыми кольцами. Моторесурс поменьше, как и стоимость. Зато смазывать не надо, воздух будет чистым. Указанное важно использующим капризные краскопульты, не терпящих примесей, при подкачке шин в гараже (пневмоинструмент, наоборот, масло любит, требует установок на шланг масленок-лубрикаторов). Холодильные компрессоры купаются в масле, как и кондиционерные. Плавают в ванне, можно высверлить на корпусе отверстия для забивки солидола, других подходящих веществ, использовать сервисный патрубок. Синтетическое масло — антагонист натурального, поостерегитесь бездумно лить внутрь произвольные компоненты.
  • Холодильный компрессор изготовлен удовлетворяющим нормам выпуска бытовой техники, работает бесшумно. Если герметично надеть все трубки, состояние будет сохраняться. Никто из соседей гаражного кооператива не услышит, что покорный слуга правления решил подкачать колеса. Заводской компрессор для технических целей ведет себя более пафосно, потому что требования иные.

Гаражный компрессор

  • Холодильный компрессор приобретается задешево, снимаем агрегат со старой бытовой техники. Регулирующую арматуру придется докупить, цена укладывается в пределы одной тысячи рублей. Заводская компрессорная станция покупается в магазине согласно общим условиям. Для сравнения, автомобильный насос Airline Classic-2 CA-030-02 производительностью 30 литров в минуту рабочим давлением 7 атм стоит 1400 рублей, не дополнен ресивером (точнее баллон маленький), потому малопригоден целым, превышающим объем работ по подкачке колес.
  • Беря базисом холодильный компрессор, соорудите станцию по потребностям. Настроить покупной агрегат не представляется возможным. Если производительность невелика, останется колеса велосипеда качать. Самодельный компрессор снабдите большим ресивером. Накачав внутрь 8 атм, пользоваться большинством пневмооборудования (шуруповерты, дрели, пилы) будет в радость. Ощутимый плюс.
  • Компоновка компрессорной станции заранее задана. Авторский джентльменский прибор вольны размещать угодно душевным потребностям. Некоторые заключают детали сборки вовнутрь ангарообразного корпуса, каким раньше оснащались швейные машинки, снабжают конструкцию ручкой, упрощая ручную транспортировку.
  • Корпус компрессора холодильника сделан черным, лучше отдает тепло, мастера срезают верхнюю часть кожуха, усиливая охлаждение. Рекомендуем взамен поставить вентилятор, обдувающий снаружи устройство.

Компрессор из холодильника

  • Холодильный компрессор идет исполнением УХЛ, следовательно, зажат некоторыми ограничениями условий эксплуатации. Температурный предел выше 10 ºС. Приведем ориентировочные значения климатических исполнений:
  1. N (нормальный) – 16-32 ºС.
  2. SN (субнормальный) – 10-32 ºС.
  3. T (тропический) – 18-43 ºС.
  4. ST (субтропический) – 18-38 ºС.

Гораздо чаще встречаются комбинированные классы, обозначаемые через тире, включают оба диапазона сложением: 16-38 ºС. Приведенные отличия не единственные, авторы попытались дать понять: самодельная станция из холодильного компрессора иногда даст 100 очков форы покупной, хотя прибор не предназначен работать с атмосферой. В процессе штатной эксплуатации внутрь попадают масло, вода, воздух. Холодильный компрессор повременит падать в обморок, завидев кислород, разбавленный азотом, внутри кожуха.

Рабочее давление холодильников достигает 25 атм (зависит от модели), достаточно бытовым нуждам. Главное — ресивером побольше запастись. Остерегайтесь взрыва. Большая часть оборудования намеренно использует низкое давление, преследуя цели безопасности.

Конструкция компрессора глазами Кулибина

Мотор компрессора часто снабжен тремя патрубками:

  • входной фреона;
  • выходной фреона;
  • технологический мастера.

Двигатель купается в масле, растворяющим и фреон. Сложно правильно изменить марку (тип) хладагента. При вакуумизации подождите четверть часа: масло отдаст старый фреон. Компрессору придется 15 минут поработать вхолостую. Процесс замены масла непрост, хотя можно выполнить процедуру. Перед заправкой убедитесь: внутри отсутствуют вода, воздух, заменяемый фреон. Зачем? Старый R12 считается злейшим врагом озонового слоя, заменяется повсеместно новым, взрывоопасным, но не в концентрациях, присущим помещениям, эксплуатирующим холодильники, случись утечка в окружающую среду.

Читайте также:  Самостоятельный ремонт швейной машины

При работе любители экспериментов отмечают: из выходного патрубка выбрасывается масло. В составе холодильника нюанс лишен летальных последствий. Жидкость стекает обратно в масляную ванну. Когда соорудите самодельный компрессор из холодильника, оснастите выходной тракт очистными фильтрами. Аксессуары обязаны остановить масло, воду. Автолюбители применяют фильтры тонкой очистки топлива Лады Калина ценой 100 рублей за штуку. Включите, будет видно через пропускающий свет корпус: бумажная начинка раздувается. Главное, чтобы не разорвало.

Работа компрессора

Полезно будет установить предохранительный клапан, китайский пистолет, снабженный манометром, купить не проблема. Пара слов, характеризующих устройство. Главными составляющими самодельной компрессорной станции назовем:

  • компрессор;
  • ресивер;
  • регулирующая арматура;
  • соединительные шланги.

Ресивер представлен баком. Опытные граждане рекомендуют сделать из огнетушителя подходящей емкости, авторам больше нравится идея сварить деталь из куска толстой трубы, листовой стали. Размер подберете по месту, потребностям, арматура врезается в произвольных местах. Понадобится четыре отверстия:

  • входное от компрессора;
  • выходное для использования;
  • контрольное для манометра;
  • сервисное для слива конденсата.

Последнее располагают близ дна емкости. Прежде чем сделать компрессор самостоятельно, найдите документацию снятого с холодильника агрегата. Замучила лень — рассчитывайте рабочее давление 8 атм. Хватит подкачать колеса, продуть двигатель — с лихвой. Продувая свечи, запаситесь лимитом 15 атм. Выбирая арматуру, рассчитывайте максимальное давление, делая запас.

Контрольный патрубок снабжается манометром, датчиком давления, производящим автоматическое отключение по достижении заданного значения. Снимайте компрессор из холодильника своими руками вместе с пускозащитным реле (бывает два реле в отдельных корпусах). Питание набора механизмов идет напряжением сети 230 В. Лучше будет найти сетевой фильтр, подобный охраняющему старенькую стиральную машину. Агрегат защитит прибор. Обитатели гаражного кооператива часто варят, стабильность напряжения оставляет желать лучшего. Номинал отличается от стандартного, зачастую противореча требованиям ГОСТ к качеству услуг поставки электроэнергии.

Пара слов о работе компрессора. Ресивер нужен стабилизировать давление, позволяет поработавшему мотору отдохнуть. Компрессор закачивает баллон воздухом, руководимый управляющей арматурой. Перепускной клапан предохраняет систему от аварии, пускозащитное реле контролирует нормальный режим работы двигателя, защищает от перегрева. Воздух накачивает ресивер, забирается выходным шлангом, снабженным фильтром. Входя в компрессор, наружный воздух очищается, устраняются пыль, по возможности — влага. Некоторые автомобилисты накачивают ресивер 8 атмосферами, хранят устройство неделями. Этого делать нельзя, хотя и можно!

Шуточная нота с серьезными последствиями позволяет с пользой попрощаться, оканчивая подраздел.

Простейший компрессор старого холодильника

Существует миллиард вариантов, каждый раз найдутся люди, которым мало. Как сделать компрессор из холодильника своими руками — дилемма мучает искателей ночами. Сегодня предлагается начать рассмотрение проблемы минимальным набором аксессуаров, вместе составляющих прибор, призванный накачивать колеса, обдувать поверхности, служить источником воздуха краскопультам. Применений сжатой струе много, не надейтесь запитать самоучкой изготовленным агрегатом отбойный молоток. Хотя уверены, найдутся люди, которые будут терпеливо накачивать 500 литров нужным давлением, силясь посмотреть результат. На портал тогда фото присылайте, будет лишняя реклама проекту! Не нашему, разумеется.

Компрессор из холодильника

Простейший компрессор включает:

  1. Фильтр воздушный легкового авто, рассчитанный на нужное давление. Цена вопроса ограничена пределами 100 рублей.
  2. Клапан сантехнический перепускной (ограничительный, подрывной), совмещенный с обратным на 6 атм. Ценой 150 рублей за штуку.
  3. Шланг синтетический (полимер, резина), выдерживающий 6 атм. 25-метровая бухта стоит 1000 рублей. Если найдется отрезок нужной длины, понятно, будет стоить меньше.
  4. Пистолет китайский, лишенный манометра. Лакомый агрегат стоит 750 рублей, рядовой найдете втрое дешевле.
  5. Баллон накопительный требуемой емкости. Чем больше, тем реже придется включать компрессор.
  6. Соединительные коммуникации из медных трубок, шлангов произвольной формации. Что найдется под рукой.

Баллон будет аккумулятором (ресивером), накапливающим воздух. Давление снижается по мере работы (отрабатывая график гиперболы). Автомобилисты игнорируют изменения, когда речь идет о накачке шин, где порог ниже 3 атмосфер. Для пневмоинструмента скачки критичны. Однако, по нашим соображениям, приходится признать: самодельная конструкция наделена своими преимуществами.

Начнем баком. Прочный, стальной, минимум с тремя патрубками:

  • входной;
  • выходной;
  • сливной (удаление конденсата).

Последний патрубок после установки емкости находится строго внизу, жидкость выливается без проблем. С компрессором проблема — будет пытаться выплюнуть масло. Поэтому выходной патрубок загните, чтобы смотрел строго вверх. Параллельно должен уходить шланг по направлению на бак. Заборный патрубок загибаем вверх, снабжаем недлинным отрезком резиновой трубки, на конец которой насажен воздушный фильтр легкового авто. Возможно, пойдет топливный — Лады Калина. Участку тракта повышенное давлении не грозит, требования сравнительно низкие.

Простой компрессор

Водный обратный&перепускной клапан служит двум целям. Ставится между баллоном и компрессором, препятствуя воздуху выйти назад, представляет собой простейший индикатор того, что давление достигло заданного. Достигнув 6 атмосфер, начнет шипеть, значит, пора двигатель компрессора выключать. Типичный холодильный агрегат выдает минимум 15 атм, за мотор бояться нечего. Имеется желание достичь экстраординарной дополнительной безопасности — ввинтите на выходе баллона перекрывной вентиль, сантехнический подойдет (постыдитесь грабить ЖЭК). При заполнении баллона кран можно блокировать.

Читайте также:  Изготовление акустических систем своими руками

Теперь собираем детали вместе, укрепляем баллон. После запуска компрессора набор воздуха будет идти, пока молчит перепускной клапан. Подачу воздуха следует прекратить, выключив двигатель.

Сложные конструкции компрессоров гаражных из старых холодильников

В предыдущем случае огорчает невозможность прибор оставить без присмотра (не унесут — взорвется чего доброго). Хотя ничего страшного не случится, начни перепускной клапан свистеть, хорошего мало. Еще одна проблема: если арматуру заклинит, автоматика откажет, что-нибудь разорвется, компрессор сгорит. Для предотвращения пагубных последствий неплохо манометр поставить. Люди делают по-другому. Покупают пневмореле давления, отключающее двигатель компрессора. Комплект дополняется манометром, иногда снабженным двумя выходами. Типичный китайский набор стоит 1500 рублей, позволяет регулировать пневматику нужным образом. Отказываться от обратного клапана с перепуском повремените, просто выход дополняем регулирующей арматурой.

Компрессор своими руками

Сие позволит выключать двигатель автоматически. У реле давления два порога срабатывания: верхний и нижний. Работает по схеме гистерезиса. Запускает двигатель замыканием контактов на давлении 4 атм, выключает на 6 атм. Промежуток между 4 и 6 будет рабочим для накопителя. Манометры нужны контролировать ситуацию, пневматическая автоматика может ломаться. По этой причине рекомендуем оставить в системе обратный&перепускной клапан, будет лишней подстраховкой. Порядок действий следующий:

  1. Компрессор забирает воздух через патрубок, оснащенный фильтром.
  2. Выходной шланг, идущий к баку, оснащается обратным&перепускным клапаном.
  3. Регулирующая арматура располагается на выходе бака, сразу вослед стоит запорный вентиль.
  4. В дне бака имеется патрубок для слива конденсата.
  5. От регулирующей арматуры шланг идет на пистолет.
  6. Реле давления размыкает, замыкает контакты питания компрессора электрическим током.

Добавим, некоторые вместо обыкновенного бака используют пневмогидроаккумулятор, о пользе такого технического решения рассуждать не беремся. Судя по рисункам, диаграммам, можно сказать, что каждому типу упомянутых устройств присущи недостатки:

Сложный компрессор

  1. Поршневые расширительные баки выдают постоянное давление, это плюс. Конструкции работают за счет поступательного поршня, который под гнетом сдавливает сжимаемый объем. Сложно обеспечить герметичность уплотнительными кольцами, само устройство весит немало.
  2. В пружинных накопителях груз заменен упругими витками стали. Изучающим физику известно — сила давления пропорциональна растяжению. Поэтому давление линейно падает с уменьшением объема. Не так плохо, если забыть, что в продаже подобные устройства сложно найти, изнашиваются сильно со временем.
  3. Мембранные расширительные баки нонче самые популярные. Проблема имеется — давление падает согласно квадратичному закону. Точнее говоря, гиперболе. В таких условиях постоянства ждать устанете, зато долговечность гарантирована.

Соль Земли последней схемы напоминает оболочку Киндер-сюрприза яйца. Бочонок, перетянутый мембраной. Форма, порядок монтажа различны, беда следующая: по другую сторону находится воздух, давлением создающий дополнительный перепад вместе с каучуком. Получается боле менее приемлемая схема. Про гиперболу рассказали. А что будет, если взять расширительный бак с поперечной мембраной, отпилить верх, положить гнет? Полагаем, если давлением конструкцию не разорвет, в первом приближении получится нечто стоящее с точки зрения постоянства параметров.

Хотим добавить: держать бак заполненным поостерегитесь. Негативно скажется на долголетии системы. Подходящий вариант — сделать небольшой компрессор накачки колес без регулирующей арматуры. Если бак будет невелик, наполнится достаточно быстро. Давление нагнетают, достигая 6 – 8 атм. Гидропневмоаккумулятор, вероятно, продляет период существования рабочего значения ресивера. Давление газа в нормальном состоянии внутри может составлять 3 атм. И тогда ниже этого значения не опустится планка, пока бак не опорожнится на 100%. Затем наполните снова. Выгодный режим допускается обеспечить регулирующей арматурой, либо самоличным отслеживанием состояния установки. Оборудуйте свистком металлического чайника перепускной клапан, наконец!

Изготовление компрессора очумелыми руками избавит от необходимости потратить деньги. Браться стоит, когда необходимая комплектация куплена. Аналогичное заводское изделие для накачки шин стоит пару тысяч папуасских бананов. Можете видеть: затраты, приведенные вначале в качестве ориентира, немного меньше. Зато холодильный компрессор даст 15, 20 атмосфер, выпади удачный расклад. Хватит на долгую непрерывную работу.

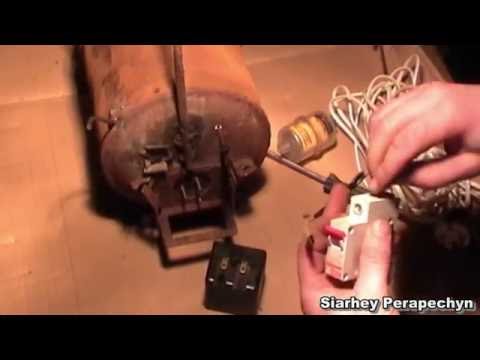

В холодильнике компрессорный двигатель защищен специальным реле. Вы про него слышали. Защищает от перегрева, помогает асинхронному двигателю запуститься. В новых поступательных компрессорах последнее излишне. Внутри заныкана катушка индуктивности, толкающая сердечник. Защита от перегрева нужна в любом случае: компрессор из холодильника – устройство неприхотливое, долговечное, требующее бережного отношения. Сделать очумелыми руками экстравагантное иногда приятно, если время имеется, сил невпроворот.

Кто выполнил необходимые перечисленные технологические операции, отмечают: использование компрессора отличается низким уровнем шума. Дело в том, что к домашней бытовой технике требования к децибелам повышенные. Вот и результат. Дополнительный плюс устройства в том, что можно использовать и дома (подальше от цветов жизни). Питание идет однофазным током. Это получается тот же самый холодильник, минус потребление ламп освещения. Временами охлаждение двигателя бывает принудительным. Решите сделать компрессор из холодильника — перенесите систему целиком. Мерой обеспечите нормальный режим работы двигателя, убережете от перегрева.
