Ленточно-свайный фундамент – это устройство, которое представляет собой разновидность фундамента монолитного типа для слабых и пучинистых грунтов.

Опалубка под ленточно-свайный фундамент

Ленточно-свайный фундамент можно применять для строительства частных домов, коттеджей и зданий с полуподвальными помещениями.

Особенность такого вида фундамента состоит в том, что стены здания опираются на мелгозаглубленный ленточный фундамент по периметру, а сцепление с грунтом обеспечивается за счет свай, которые заглублены ниже глубины промерзания.

Устройство фундамента данного типа может передавать нагрузку здания на грунт при помощи двух конструктивных частей:

  • фундаментной ленты, которая устанавливается непосредственно по всему периметру здания и под несущими перегородками;
  • свай, которые обеспечивают прочность конструкции во время сезонных передвижений грунта.

может быть осуществлено несколькими способами: с помощью асбестоцементных труб, заполненных бетоном и буронабивным способом.

Свайно-ленточный фундамент применяют, когда необходимо:

  • строительство частного малоэтажного дома;
  • строительство коттеджей;
  • строительство зданий, которые имеют полуподвальное помещение.

Вернуться к оглавлению

Необходимые материалы

Строительство фундамента данного типа своими руками требует наличия определенных инструментов:

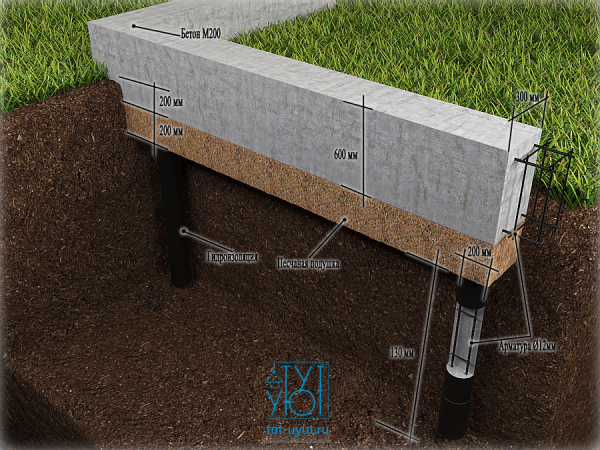

Схема устройства ленточно-свайного фундамента

Схема устройства ленточно-свайного фундамента.

  • лопата;
  • речной песок или гравий;
  • полиэтиленовая пленка;
  • бур;
  • металлические или асбестоцементные трубы;
  • бетон;
  • арматурный каркас;
  • деревянные бруски;
  • гвозди;
  • саморезы;
  • дюбеля;
  • материал для ;
  • грунтовка;
  • антисептик;
  • материал для утепления фундамента.

Вернуться к оглавлению

Технология выполнения ленточно-свайного фундамента своими руками

Прежде чем выполнять строительство своими руками, необходимо произвести точный расчет фундамента. К этому этапу следует отнестись с большой ответственностью. Изучите строение и состав почвы на вашем участке. Проведите расчет ветровой нагрузки на строение, а также расчет веса строительных материалов и размеры всех уклонов, которые существуют. Данные необходимы для того, чтобы сделать расчет оптимального размера свай и правильно выбрать арматуру. Расчет должен быть произведен очень точно, чтобы потом не возникло никаких проблем.

Схема устройства сваи

Схема устройства сваи.

После того, как расчет произведен, очистите участок от ненужного мусора. Выровняйте его и произведите разметку. Глубина траншеи, которую необходимо выкопать под , должна быть не больше полуметра. Дно траншеи следует посыпать гравием или песком, чтобы в устройство не попала вода и уменьшилось пучение прилегающих слоев грунта.

Далее, при помощи бура необходимо сделать скважины под сваи. Делаются они по углам, в местах, где конструкции пересекаются, а также по всему периметру стен через каждые два метра. Нужно сделать расчет глубины скважин. Учтите тот факт, что глубина скважины должна быть на полметра больше глубины промерзания грунта. Диаметр скважин должен быть таким, чтобы сваи входили свободно.

Насыпьте в скважины речной песок, который образует подушку толщиной около 18 сантиметров. Далее песок нужно пролить и утрамбовать. Затем устанавливаются асбестоцементные или металлические трубы, которые на 30 см следует залить бетоном, а затем приподнять их на 20 см. Бетон будет вытекать в пространство под сваями, образуя подошву, которая обеспечит сцепление твердого слоя грунта со сваями. Пока бетон не успел схватиться, нужно выровнять вертикальные положения опор по уровню. После того, как бетон застынет, в трубы вставляют арматурный каркас, состоящий из металлических прутков, связанных между собой проволокой и образующих решетку. Произведите расчет высоты арматуры. Устройство должно торчать из трубы и доходить почти до верха ленты фундамента.

Схема монтажа ленточно-свайного фундамента

Схема монтажа ленточно-свайного фундамента.

Далее над поверхностью грунта нужно сделать . Собирается данное устройство при помощи саморезов и гвоздей, в углу скрепляется брусками. Выступающие конструкции должны располагаться с внешней стороны. Стенки опалубки нужно укрепить при помощи стяжки и подкосов. Внутрь опалубки необходимо заложить арматуру. Для этого прутки диаметром от 8 до 16 мм (в зависимости от расчета нагрузки) укладываются в трех направлениях, образуя сетку. В местах пересечения, прутки нужно связать проволокой. Чтобы устройство было прочным, требуется свай и ленты фундамента.

Залейте сваи и ленту фундамента бетоном. При помощи арматурного прутка устройство освобождается от воздуха. Для этого на каждом участке фундамента нужно проткнуть прутком толщу раствора. Затем выравнивают зеркало фундамента и при помощи полиэтиленовой пленки укрывают от осадков. Во время сушки фундамента обязательно проверяйте его влажность. Нельзя допустить пересыхания. Если погода очень жаркая, фундамент нужно увлажнить.

После того как бетон полностью застынет, можно приступать к гидроизоляции и утеплению своими руками. Для гидроизоляции можно использовать полимерные или битумные мастики или рулонные материалы, такие как самоклеющиеся мембранные пленки или рубероид. Перед гидроизоляцией прогрунтуйте поверхность бетона специальным раствором и антисептиком. После того как стены высохнут, можно будет проводить гидроизоляцию.

Далее следует произвести . Один из популярных способов теплоизоляции – использование полистирола. Этот материал обладает устойчивостью к нагрузкам и обеспечивает отличную теплоизоляцию.Не забудьте произвести точный расчет количества плит. Плиты необходимо крепить на специальный клей, после высыхания они закрепляются дюбелями.

Вернуться к оглавлению

Преимущество свайно-ленточного фундамента

Строительство фундамента такого типа имеет свои преимущества:

  • невысокая цена;
  • строительство свайно-ленточного фундамента своими руками можно осуществить очень быстро и без применения специальной техники;
  • устройство можно установить на участках с разным рельефом;
  • противостоит пучению и сезонным подвижкам почвы.

Если строительство проводить правильно, соблюдая все своими руками, устройство прослужит длительный период времени.
