Некоторые люди считают, что кастомные металлоискатели уступают по ряду параметров фирменным образцам. Но на деле, самодельные конструкции, могут оказаться во многом даже лучше продаваемых «конкурентов», а цена вопроса при этом будет различаться на порядок.

Внимание

Кладоискатели, участники военно-исторических организаций, краеведы для экономии своих бюджетов часто ищут более дешевые аналоги и все чаще задумываются, как собрать металлоискатель в домашних условиях.


Новичков или людей, которые ничего не понимают в электронике, поначалу может испугать обилие специальной терминологии, схем и формул. Но немного разобравшись, вы поймете, что для изготовления металлоискателя, достаточно будет знания базового школьного курса по физике. И что бы было понять, что собой представляет металлоискатель, начнем с разбора принципа действия.

Как работает металлоискатель

В основе его работы лежит электромагнитная индукция. Катушка передатчика индуцирует электромагнитное поле, которое при столкновении с электропроводящим предметом порождает вихревые токи и искажают тем самым ЭМП самой катушки. Если предмет не обладает электропроводящими свойствами, но имеет собственной магнитное поле, то и в таком случае принимающая катушка уловит помехи за счет экранирования. Что интересно, металлоискатель может находить предметы и под электропроводящими слоями, анализируя при этом отличия электромагнитного поля, которое для покрывающего предмет слоя будет однородным, а сам предмет будет создавать искажения. Все изменения в электромагнитном поле, передаются на блок управления и выводятся для восприятия в виде звуковых сигналов или оптических сигналов на дисплее. Разберем более подробно схему изготовления на примере создания металлоискателя «пират»

Схема для Sprint-Layout :

Фото с сайта i76.fastpic.ru

Фото с сайта i76.fastpic.ru

Металлоискатель пират своими руками — подробная инструкция в изготовлении.

Для начала Вам нужно будет изготовить печатную плату, на которой будут размещены все основные узлы металлоискателя. Изготавливать будем так называемым методом ЛУТ – «лазерно-утюжной технологии». Дальше кратко опишем все этапы и подготовительные работы:

  1.  Для начала Вам нужно будет распечатать на лазерном принтере саму схему, используя при этом программу Sprint-Layout. Печатать рекомендуется на фотобумаге с наименьшей плотностью.
  2. Подготавливаем из текстолита заготовку размером 84х31, шкурим ее и очищаем растворителем.
  3.  Прикладываем сверху распечатанную схему и, накрыв чистым листом бумаги, аккуратно проглаживаем горячим утюгом, что бы тонер с фотобумаги перешел на плату.
  4. Когда тонер закрепится на схеме, помещаем ее в воду и аккуратными движениями пальцев счищаем ненужную бумагу.
  5. Осторожно подправляем иголкой размазанные участки, после чего помещаем плату в раствор хлорного железа или медного купороса на 1-2 часа.
  6. Удаляем тонер с помощью растворителя, далее сверлим отверстия под конструктивные элементы.
  7.  И наконец, плату осталось залудить. Намазываем поверхность раствором «ЛТИ-120», после чего аккуратно размазываем припой паяльником.

Монтаж элементов

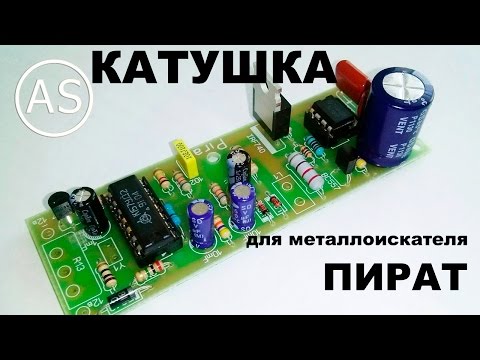

Металлоискатель пират, схема. Основным структурным элементом в микросхеме самодельного металлоискателя пират, является микросхема КР1006ВИ1, однако если Вы не смогли ее найти, то можно использовать зарубежный ее аналог NE555. Прежде чем запаять ее учтите то, что под ней должна находиться перемычка.

Следующим элементом является двухканальный усилитель К157УД2, который можно при необходимости снять со старых советских магнитофонов в блоке предварительного усиления сигнала. Далее устанавливаем 2 SMD-конденсатора на 100 нФ и один резистор подойдет МЛТ С2-23. Нужно еще установить 2 транзистора, один NPN-структуры, второй PNP-структуры. Подойдут, например ВС557 и ВС547, но можно подобрать аналоги. Полевым транзистором пойдет IRF-740 или любой другой транзистор со сходными параметрами. Конденсаторы С1, СЗ, С5, С6 нужно брать с наименьшим ТКЕ. Это повысит термостабильность конструкции.

Схему металлоискателя пират своими руками рекомендуется проводить с помощью чистой канифоли или спирто-канифольным раствором. Перед тем как начать сборку всей конструкции металлоискателя проверьте работу микросхемы, так как возможен брак в элементах или их перегревание. Проводить проверку желательно на осциллографе.

Скриншот монтажа микросхем:

Фото с сайта i76.fastpic.ru

Фото с сайта i76.fastpic.ru

Как видите разобраться в том, как сделать металлоискатель пират своими руками, довольно просто и особых трудностей в поиске необходимых элементов возникнуть не должно. Единственное что достать будет трудновато — это усилитель К157УД2, так как это довольно старенькая микросхема. Но как уже упоминалось ее без проблем можно достать, пожертвовав советский кассетный магнитофон или, же на радиорынке.

Катушка самодельного металлоискателя пират

Катушку делаем на оправе 200мм, для этих целей подойдет обычная кастрюля соответствующих размеров. Количество витков для проволоки ПЭВ диаметром 0,5мм должно составлять 25 шт. Но здесь есть одна особенность. Количество витков можно уменьшить или увеличить эмпирическим путем. Для установления оптимального его количества вам нужна монетка и линейка. Подносим монетку к катушке и проверяем, с каким количеством витков монетка будет «улавливаться» с наибольшего расстояния. Для того, что бы катушка нормально держалась на штанге можно оправить ее в пялце для вышивания.

Прочие элементы самодельного металлоискателя пират и монтаж штанги

Динамик можно взять от китайского портативного радио с сопротивлением 8 Ом. Так же для настройки нужны два потенциометра на 10 и на 100 кОм. Провод от катушки к схеме нужно использовать максимально толстый и экранированный, дабы исключить, возможно, влияния помех. Что касается питания, то запитывается данный металлоискатель от 12 В источника питания, однако желательно установить на входе стабилизатор напряжения типа L7812. После окончательно проверки работоспособности можно приступать к изготовления каркаса самодельного металлоискателя пират.

По этому пункту можно давать лишь общие рекомендации, так как каждый будет исходить из того, что есть у него в наличии. Желательно прикупить 4-5 метра водопроводной трубы из ПВХ и пару перемычек для того, что бы сделать штангу более удобной. На конец штанги, который вы будете держать, можно установить удобную подставку для руки из пластиковой канализационной трубы. После чего устанавливаем плату в любую подходящую по размерам коробку и крепим на штанге. В качестве источника питания подойдет аккумулятор от шуруповерта. Он и не слишком тяжелый и не слишком габаритен, а хватит вам его надолго. Следует учитывать только одно, в самой конструкции не должно быть посторонних металлических элементов, так как это будет сильно искажать электромагнитное поле прибора.

Скриншот примерной сборки штанги:

Фото с сайта i76.fastpic.ru

Фото с сайта i76.fastpic.ru

Скриншот готового металлоискателя:

Фото с сайта i76.fastpic.ru

Фото с сайта i76.fastpic.ru

Проверяем металлоискатель.

Осталось проверить будет ли этот самодельный металлоискатель с хорошими параметрами или с плохими. Настраиваем с помощь потенциометров чувствительность прибора, до того порога когда он начинает равномерно и не слишком часто потрескивать. Монету размером с пятак он будет определять с расстояния примерно в 20-30 см. Монету размером с советский рубль – с расстояния около 30-40 см. Большие, объемистые куски метала, определяются с расстояния чуть больше метра. Данные показатели дают нам понять, что искать небольшие предметы на средней глубине будет довольно затруднительно. К этому можно добавить еще и то, что прибор не различает «цветных» и «черных» металлов и при копе за монетами, например велик шанс того, что вы найдете гвоздь. Однако прибор найдет свое применение при поиске большого количества «черного» метала, коим так богата наша страна. Согласитесь, если вы найдете центнер железа и сдадите его в пункт приема, это с лихвой покроет ваши расходы на изготовления такого нехитрого приборчика. В любом случае самодельный металлоискатель (схема и подробное описание сборки которого было в статье) пират прекрасно подойдет для начинающих кладоискателей и тех, кто не может себе позволить дополнительные траты на дорогой прибор.
