22.04.2014

Представляем основные этапы тюнинига популярного автомобиля Нива ВАЗ 21214. Который любители делают своими руками.

Что бы ни говорили критики отечественного автопрома, но «Нива» давно заняла заслуженно почетное место в пантеоне русских «ноу-хау» - наравне с космическими кораблями и капустным рассолом в качестве лекарства от похмелья.



Высокая проходимость, надежность, ремонтопригодность и неприхотливость – вот качества, которыми объясняется удивительная живучесть марки. После легких стайлинговых и серьезных конструктивных вмешательств эта машина становится любимым транспортным средством рыболовов, охотников, жителей села и приверженцев активного отдыха.



Самым существенным отличием «Нивы» 21214 от модели 21213 является инжекторный двигатель с системой распределенного впрыска. Благодаря полезному усовершенствованию аппетит у обновленного русского мини-джипа заметно сократился, а динамические характеристики похорошели.



Тот, кто ездит на инжекторной «Ниве», не знает, что такое ручная регулировка холостого хода, подгибание-отгибание поплавка карбюратора и другие манипуляции, отнимающие время и истоньшающее нервы хозяев карбюраторных машин.

Тюнинг ВАЗ 21214 своими руками



Поиск разумного компромисса в области совершенствования ВАЗ 21214 следует вести в трех направлениях – если только в планах нет полной «переборки» двигателя. Первое – это чип-тюнинг, то есть перепрограммирование ЭБУ двигателя. Второе – улучшение эксплуатационных параметров работы ходовой части (об этом мы писали в статье «Тюнинг Шевроле Нива своими руками»).



Третье направление усилий – повышение комфортности салона. Занявшись столь кардинальным преобразованием «Нивы», нелищне подумать и о повышении ее проходимости, поскольку основным предназначением этого автомобиля было и остается преодоление бездорожья.



Несмотря на все преимущества заводских установок, многие владельцы автомобиля NIVA 21214 не хотят мириться с первоначальной прошивкой блока электронного управления двигателем, и обращаются к специалистам по чип-тюнингу за дополнительной резвостью своей неторопливой железной «лошадки».

Ездить – быстрее, топлива тратить – меньше!



Эти два желания можно реализовать одновременно. Но только в том случае, если вы не станете делать чип-тюнинг ВАЗ 21214 своими руками, а доверите его людям, которые профессионально занимаются перепрошивкой автомобильной электроники.

чип-тюнинг ВАЗ 21214 своими руками

На рынке программного обеспечения для чип-тюнинга «Нивы» есть свои признанные лидеры, которым доверяют не только новички, но и бывалые водители. Поэтому мы советуем использовать глубоко и всесторонне проверенные прошивки, разработанные авторами, работающими под никами Лeдoкoл, Aдaкт или Пayлюc, и презентующими свое собственное программное обеспечение.



Перед тем, как загнать машину в ателье чип-тюнинга, не забудьте привести в порядок двигатель: с неисправным мотором никто из электронщиков работать не будет, это просто бессмысленно.

Загодя выберите один из нескольких наиболее распространенных вариантов чиповки VAZ 21214. В любой мало-мальски стоящей мастерской вам предложат динамический, экономный, городской типы прошивки, а также режимы для бездорожья и для трассы.

Хорошие мастера гарантируют: перепрошивка позволяет перейти с 95-го на 92-й бензин без существенной потери мощности и увеличения расхода топлива. Однако не обольщайтесь чрезмерно: разница все равно заметна. Энергоемкость АИ-95 выше, чем у АИ-92, а законов физики даже особо удачный чип-тюнинг не отменяет.

Выгоды сотрудничества с продвинутыми мастерами несомненны: владельцам «Нив», у которых не закончилась заводская гарантия, авторитетные ателье чип-тюнинга предлагают перепрошивку электронного блока управления без изменения идентификаторов.

Если вы эксплуатируете автомобиль в городе и на автомагистралях, редко выезжая на бездорожье, лучше остановиться на универсальной однорежимной прошивке «город-трасса». Данный вариант чип-тюнинга статистически наиболее востребован. Он дает следующие результаты:

- улучшение динамики разгона во всех диапазонах каждой из пяти передач;

- увеличение крутящего момента при любых оборотах коленвала. При этом уверенный подхват начинается с более низких частот вращения;

- снижение расхода топлива в режимах малых и средних нагрузок на 10-15%;

- устранение нестабильности работы непрогретого двигателя, исчезновение подергивания на малых оборотах;

- возможность использования как на 95-го, так и 92-го бензина.

Прошивка типа «город-трасса» позволяет уйти от проблемы с капризным датчиком кислорода и катализатором. Физическое удаление этих устройств и перевода двигателя в режим экологических норм Евро 2 одобрит не каждый нивовод, но... этот способ достаточно популярен в нашем отечестве.

чип-тюнинг ВАЗ 21214 своими руками



Наиболее универсальным вариантом чип-тюнинга Нивы 21214 является загрузка в ЭБУ двухрежимного программного обеспечения. Обеспечивая хорошие эксплуатационные показатели автомобиля в городе, на трассе и на бездорожье, этот вариант тюнинга реализуется за счет установки специального выключателя, работающего по каналу датчика кислорода. Переходить с одного режима на другой можно прямо во время движения!

При задействовании режима «город-трасса» поведение автомобиля соответствует параметрам, упомянутым выше. Зато встраивание в комплект управляющих программ второго режима, «бездорожье», дает водителю ряд важных преимуществ. Это:

- одновременное включение двух вентиляторов задолго до достижения критической температуры. Позволяет избежать перегрева мотора;

- увеличение холостых оборотов. Улучшает охлаждение двигателя и повышает давление в системе смазки;

- обеспечение значительного роста тяга «на низах»;

- улучшение реакции двигателя на работу педалью газа на малых и средних оборотах;

- отключение управления по датчику кислорода;

- генеральная оптимизация работы системы зажигания;

- интенсификация подачи топлива при работе двигателя под высокой нагрузкой.

Последний пункт требует уточнения. Расход бензина в тюнинг-режиме «бездорожье» примерно на 15% выше, чем при работе двигателя «Нивы» 21214 на стандартной прошивке.

Тюнинг ходовой части

Несмотря на свой официальный внедорожный статус, VAZ 21214 благодарно отзывается на такие полезные доработки, как независимое крепление редуктора переднего моста и установка внедорожной резины.

Смонтированный прямо на корпусе двигателя передний редуктор – главный источник вибрации при разгоне. Поэтому его «отвязка» от силового агрегата положительным образом сказывается на комфорте вождения. Важный момент: вместо серийной крышки хвостовика РПМ, выполняемой из силумина (для «Шевроле-Нивы») лучше взять тюнинговую стальную модель, предусматривающую трехточечное крепление.

Тюнинг ходовой части ВАЗ 21214 своими руками





Стандартные колеса «Нивы» хороши для езды по грунтовке, но недостаточны для реального бездорожья. Поэтому многие владельцы – заядлые туристы, охотники и автоспортсмены – вместо штатных 27-ми дюймовых шин ставят на «Ниву» покрышки большего диаметра (от 29-ти до 32-х дюймов).



Для достижения успеха в этой работе придется сделать лифтинг подвески (подробностям этого процесса посвящена статья «»), а также расширить колесные арки. Возросшие механические нагрузки на подвижные части ходовой системы могут потребовать замены шаровых пальцев, подшипников и иных ответственных деталей на более прочные.



Тюнинг ходовой части ВАЗ 21214 своими руками





Увеличить дорожный просвет можно и «малой кровью», без установки лифт-комплекта. Для этого некоторые умельцы ставят на 15-ти дюймовые диски «грязевую» резину Я-192 от УАЗа. После проведенной доработки клиренс автомобиля увеличивается почти на 45 мм, что позволяет уверенно передвигаться по пересеченной местности. Понизив давление в таких шинах до 0,8-0,4 атмосфер, вы не застрянете и в глубоком песке.



Низкопрофильная резина, надетая на диски большого (19-20 дюймов) диаметра, странновато смотрится и непредсказуемо работает на «Ниве». Мода модой, но нельзя забывать и о практичности. Низкопрофильные шины по-настоящему пригодны лишь для скоростных авто.



Заменив задние барабанные тормоза на комплект тормозов дисковых, вы почувствуете себя увереннее и безопаснее при движении на любых скоростях. Дисковые тормоза быстрее срабатывают и точнее распределяют тормозные усилия. Они меньше греются при активном вождении, а также надежнее и проще в обслуживании. Главное – они куда меньше барабанных боятся жидкой грязи.



Тюнинг ходовой части ВАЗ 21214 своими руками





Полезное дооборудование кузова «Нивы»

Тюнинг ВАЗ 21214 своими руками, лебедка



Полезные девайсы для бездорожья мощный «кенгурятник» и силовой бампер с адаптером под съемную электрическую лебедку – не только украшают «Ниву», но и помогают самостоятельно выбраться из опасных хлябей.

Снабдив машину лебедкой, не забудьте взять в дорогу второй аккумулятор емкостью не менее 50-ти амперчасов (лучше – больше), поскольку у штатного после работы с лебедкой может не хватить сил даже для запуска мотора.

Для уменьшения амплитуды вибраций и уровня шума, передаваемого раздаточной коробкой на кузов, а также для защиты хрупкого алюминиевого корпуса этого агрегата от повреждений, нужно установить специальный подрамник. Он недорог, прост в установке и чрезвычайно полезен!

Тюнинг ВАЗ 21214 своими руками, подрамник

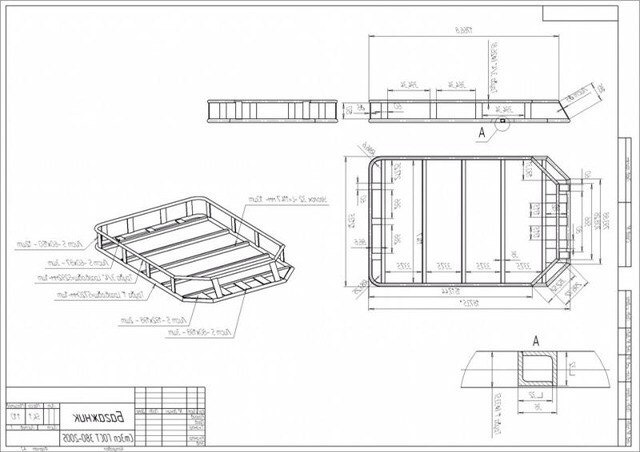

Поскольку у VAZ 21214 очень тесное багажное отделение, для поездок на природу с «полной выкладкой» необходимо установить на крыше полноформатный экспедиционный багажник. Обтекаемые формы пластиковых «кейсов», крепимых на крышу авто, модны. Однако закрытые пластмассовые емкости тяжеловаты, хрупки и маловместительны. По-настоящему удобен легкий трубчатый багажник с мелкой металлической сеткой на дне.

Тюнинг ВАЗ 21214 своими руками, экспедиционный багажник



Тюнинг салона: фрактальная бесконечность простора для фантазии!

Минимализм дизайна салона «Нивы», унаследованный от ограниченных возможностей прошлого, требует искоренения. Создание комфорта и уюта в «Ниве» своими руками – творческая задача для владельца. Решение ее – долг, а умение «переплюнуть» промышленных дизайнеров – честь!

Тюнинг ВАЗ 21214 своими руками, приборная панель

Выбор декоративных накладок, светодиодной подсветки и отделочных материалов для салона «Нивы» сегодня невероятно широк. Следуя удачным примерам уже сделанного тюнинга, вы без особых усилий и затрат (блажен, кто верует) сможете неузнаваемо преобразить внутреннее пространство «Нивы», сделав его максимально функциональным, комфортным и эстетичным.

Большинство владельцев ВАЗ 21214 начинают процесс тюнинга салона с кресел, без сожаления выбрасывая старые сиденья и устанавливая вместо них удобные спортивные. Следом за посадочными местами наступает очередь руля. После замены важнейшего органа управления автомобилем можно взяться за обновление приборной доски и передней панели.

Слабое штатное освещение салона требует оперативного вмешательства. Лучший вариант – установка яркого светодиодного светильника, работающего от встроенных аккумуляторов.

Тюнинг ВАЗ 21214 своими руками, штурманская подсветка



Простота и легкость монтажа и запитывания светодиодной ленты дает возможность подачи света в темные отсеки автомобиля. Специальных знаний – не требуется! Световой тюнинг своими руками – это реальность!

Тюнинг ВАЗ 21214 своими руками, подсветка багажника



Включается светодиодная цепочка багажника через размыкатель сигнализации (слева на фото), а питание для нее берут от габаритных огней. Аналогично организуется и освещение подкапотного пространства.


Источник: http://www.autodela.ru/main/top/diy/tuning_niva_vaz_21214?sa=X&ved=0CBsQ9QEwA2oVChMIv7u39Or6xgIVJbxyCh0Qvgf3
