Я проектирую только каркасные дома.  Если собираетесь строить сами, то по минимуму вам  нужен конструктивный раздел: 3D модель, чертежи стен, перекрытий, стропильной системы и калькуляция досок и плит обшивки. Чтобы заказать мне проект, работу разбиваем на три этапа:

  • высылаю файл для заполнения, согласуем размеры, материалы, планы, вид и уклон кровли, расположение оконных и дверных проемов;
  • делаю 3D-модель вашего каркасного дома, вношу все правки;
  • делаю чертежи, считаю доски и плиты обшивки.

Цена раздела архитектурно-планировочное решение АР 150 руб за м² поэтажной площади (индивидуальное проектирование, 3D визуализация вашего дома, узлы и пироги стен, перекрытий, кровли)

Цена раздела КР конструктивные решения (чертежи и спецификация материалов) 200 руб за м2 поэтажной площади дома, но точно смогу ответить после изучения поэтажных планов и вида стропильной системы.

Мой адрес в разделе Контакты. Пишите и я пришлю файл с вопросами для проектирования.

проектирование 2.jpg

Я сделал несколько десятков проектов каркасных домов для разных регионов России. Примеры моих работ вы найдете в этом разделе. Всё это реальные дома, которые были построены по моим проектам. Я не использую готовых программ автоматического проектирования, поэтому каждое строение имеет свою характерную черту. Их объединяет одно - строительные правила и приемы, которые используются в Канаде и Америке. Поэтому все мои проекты имеют характерный канадский (североамериканский) стиль.

В чем отличие других технологий?

Каркасное проектирование  имеет ряд отличий от привычных нам жилых зданий. В первую очередь, это касается межэтажных перекрытий и конструкции стен. В большинстве случаев  используются доски. Небольшой процент приходится на использование в качестве конструкционных материалов двутавровых балок и LVL-бруса, что связано обычно с необходимостью перекрыть пролеты и открытые помещения. В конструкциях фундамента, стропильной системы, коммуникаций и внешней отделки не бывает принципиальных отличий от каменных или деревянных зданий.

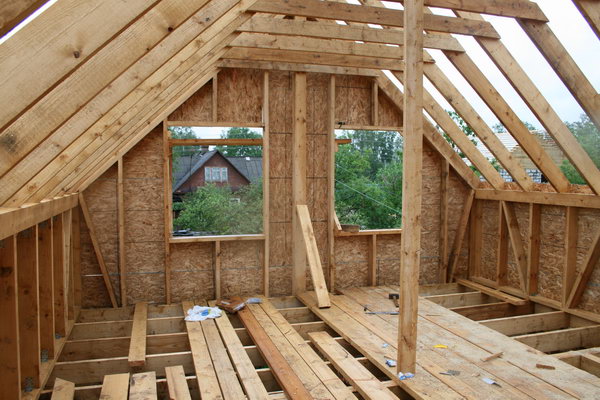

каркасное проектирование

В принципе, любое малоэтажное строение может быть спроектировано в канадском варианте. В нашей стране обычно так и происходит: заказчик находит понравившуюся планировку, но для пенобетона или бруса. Я могу сохранить планировку и внешний вид, но конструктив дома меняю на канадский. Основная причина очень проста - такой вариант обходится дешевле в строительстве и выгоднее в процессе эксплуатации, так как энергоэффективная стена при равной толщине с каменной или деревянной оказывается на порядок теплее.

Как заказать?

Основная проблема, с которой обычно сталкиваются все - где найти человека, который сможет выполнить такой заказ, используя поэтажные планировки и виды фасадов от другого здания. Здесь есть 3 варианта решения:

Компании

Фирмы-компании  предлагают обычно с десяток вариантов готовых решений, которые могут быть адаптированы под Ваши пожелания, или предлагают услуги штатного архитектора. Вполне хорошее решение, однако очень часто можно столкнуться с тем, что компания оказывает такую услугу, предполагая дальнейшее строительство. Отвлекать архитектора да еще в разгар строительного сезона руководство не соглашается, так как прибыль невелика;

Специалист-проектировщик

Чертежи могут быть выполнены специалистом, который занимается только этим. Такие работы обычно выполняют архитекторы или проектные бюро, которые не имеют четкой специализации по конкретной технологии, но могут применять свои знания и в этой области;

Проектирование самостоятельно

Основные принципы могут быть освоены Вами самостоятельно. Для этого есть вся необходимая литература в разделе Скачать. Правда обычно руководства на английском языке. В этом варианте Вам необходимо уметь работать в одной из графических программ и в дальнейшем использовать чертежи и распечатки для строительства.

Если всё делается с учетом типовых решений, проверенных на миллионах североамериканских жилищ, то не имеет значение кто выполняет эту работу: Вы сами или архитектурное бюро. На сегодняшний день официальный проект с печатью не требуется для строительства и регистрации в собственность, так как правила упрощены законом о дачной амнистии.

Будьте готовы к тому, что даже заказав эту работу специалисту, Вам придется проверять качество ее выполнения. Люди не роботы и могут ошибаться, но это встречается нечасто. а вот настоящая проблема - проектирование псевдокаркасного дома. В частности, широко используется брус, шаг стоек стен не адаптируется под внешнюю обшивку плитами, не учитывается ширина плит утеплителя, большие пролеты перекрываются обычными досками. Если есть сомнения, попросите посмотреть пару чертежей из предыдущих работ и задайте несколько вопросов. Дело в том, что дальше по данному проекту строить и это должна быть обычная работа, а не трудовой подвиг и поиск решений на месте.

Если Вам необходима помощь в проектировании каркаcного дома в SketchUp. Индивидуальное проектирование и строительство каркасных домов в Московском регионе. Мои контакты в разделе Услуги.

1. Размерность каркасного дома

Наносим внешние границы каркасного дома. В моем случае это 9'550 мм х 10'850 мм. Сетка границ отражает все планировки наружных и внутренних стен. На момент проектирования у меня было четкое понимание планировки комнат и их размерность, поэтому указанная цифра взята не с потолка;

Проектирование каркасного дома в SketchUp

2. Ростверк фундамента каркасного дома

Толщина ростверка в моем случае составляет 250 х 250 мм. Ширина 250 см совпадает с диаметром столбов. Высота определяется по высоте снежного покрова Вашего региона. В Московской области не менее 400 мм. Ростверк должен быть выше нулевой отметки грунта на 150 мм. Таким образом высота ростверка 400 - 150 = 250 мм. При проектировании наружная граница фундамента совпадает с внешними размерами каркасного дома. Проектируем под всеми несущими стенами ленту ростверка, закладываем опоры под камин, котел в котельной и площадки под крыльцо. После отрисовки фундамента объединяем его в компонент или группу для дальнейшего удобства работы и калькуляции. Присваиваем имя первому слою (например, фундамент - foundation). В дальнейшем Вы можете скрывать нерабочие слои для облегчения доступа к другим узлам каркасного дома при проектировании. Еще раз повторюсь, что для лучшего понимания проектирования Вам надо понимать как создать компонент, слой, вытянуть объект и т.д. Это базовые навыки и об этом написаны десятки пособий;

Проектирование каркасного дома в SketchUp

3. Сваи фундамента каркасного дома

Сваи фундамента закладываются ниже глубины промерзания грунта (в Московском регионе 150 мм), таким образом подошва сваи должна быть на ниже этой отметки. После того, как отрисовали первый столб, организуйте его как компонент или группу. Пользуясь функцией копирования, помещаем сначала столбы под все углы и места пересечения лент ростверка. Таким образом мы получим до 60% всех столбов, без которых Вы не сможете обойтись. Далее пользуемся простым правилом: расстояние между столбами не может быть более 2 м. Измеряем расстояние между обязательными столбами. Например, 3.4 м. Соответственно, нужен 1 промежуточный столб.

Проектирование каркасного дома в SketchUp

Для быстроты распределения промежуточных столбов Вы можете использовать простой прием - предварительно делите расстояние между крайними столбами на 2. Например, 6.9 м / 2 = 3,45 м. Округляем в большую сторону до 4, чтобы получить 1,725 м между сваями. Копируем столб, перемещаем в крайнее положение на 6 900 мм. Enter /4 Enter. Появляется 3 промежуточных сваи через равные промежутки.

Проектирование каркасного дома в SketchUp

В моем случае средние расстояния между соседними столбами находятся в диапазоне 1,6-1,8 м. В итоге получаем 34 сваи под ростверком. 7 дополнительных столбов ставим для переднего и заднего крыльца. В завершении объединяем все столбы в отдельный слой. Фундамент готов. Уже на этом этапе мы можем посчитатать объем бетона:

Сваи: 1 свая 0,125 м3 х 41= 5.125 м3

Ростверк: 70 м х 0,25 м х 0,25 = 4.375 м3

Крыльцо переднее: 3.5 х 1.7 х 0,15 = 0,9 м3

Крыльцо заднее: 2.3 х 0.9 х 0,15 = 0,31 м3

Итого: 10.71 м3

Есть альтернативный вариант калькуляции объема с помощью встроенных плагинов. Об этом немного позже;

4. Проектируем нижнюю обвязку каркасного дома

Для нижней обвязки используем лиственницу сечением 38 х 150 х 4000 мм. Древесина лиственницы тяжелее сосны и ели, поэтому в одиночку тяжело работать 6-тиметровыми досками. Итак, формируем в SketchUp первую доску. Выбираем заливку. Создаем компонент, присваиваем имя и размеры, в дальнейшем плагин Cut List будет считать количество компонентов по этим данным. Если Вы работаете без компонентов и групп, то оставляйте по 1 мм между элементами. Для удобства можно скрыть слои фундамента (ростверк и сваи). Внешние границы нижней обвязки совпадают с наружным периметром каркасного дома и проекцией внутренних стен каркасного дома. Для удобства выравнивания горизонтальности платформы (в случае неровности плоскости фундамента) проектируем 2 обвязочные доски. Это совсем необязательно и можно использовать 1 слой досок. В таком случае сечение ростверка будет 250 х 288 мм, чтобы плоскость платформы первого этажа совпала с высотой всех ступеней крыльца. Для формирования нижней обвязки используются функции копирования, перетаскивания и поворота элементов;

Проектирование каркасного дома в SketchUp-+

5. Проектируем перекрытие первого этажа

Для моего проекта выбраны перекрытия из двутавровых деревянных балок высотой 200 мм, соответственно наружный периметр, сдвоенные-строенные лаги и проставки будут проектироваться из доски сечением 38 х 200 мм. В случае если Вы не можете использовать доски (например, при высоте двутавровых балок или ферм перекрытий 350- 400 мм) все эти элементы проектируются из двутавровых балок и каркасных ферм. Но так как для моего проекта максимальный пролет не превышает длину 3,75 м, будем использовать наиболее доступные двутавровые балки в сочетании с досками. Шаг лаг подбираем под ширину листа внешней обшивки платформы 1219 х 2438 мм с учетом рекомендуемого зазора 3-4 мм. Чтобы первый лист попадал на всю толщину внешней доски платформы, сокращаем первый шаг на половину толщины лаги 80/2= 40 мм + 2 мм зазор = 568.5 мм, далее шаг лаг стандартный 610.5 мм.

Проектирование каркасного дома в SketchUp

Этот прием будет применяться при проектировании стен каркасного дома и кровельной обшивки. С помощью нехитрого приема 610.5 Enter-количество лаг-Enter за одну операцию устанавливаем лаги с заданным шагом. Таким же приемом можно поставить лаги с шагом 407 мм или любым другим. Многие материалы в Северной Америке производятся с учетом быстрого проектирования и строительства каркасных домов. Направления лаг обычно выбираются в направлении наименьшего пролета комнат, шаг подбирается согласно готовых таблиц.

Проектирование каркасного дома в SketchUp

В проекции внутренних стен устанавливаем сдвоенные доски. Также обращаем внимание на места, где будут опираться мощные несущие стойки стен. В этих местах устанавливаем дополнительные блоки между лагами. Данную группы элементов можно проектировать после стен, ориентируясь на проекцию несущих стоек. На рисунке ниже я отметил эти элементы. Лаги создаются как компоненты, после окончания проектирования объединяем все элементы перекрытия в слой. Количество лаг Вы можете пересчитать руками либо применить плагин Cut List;

Проектирование каркасного дома в SketchUp

6. Обшивка платформы перекрытия первого этажа

Обшивка платформы перекрытия первого этажа будет выполнена из osb / осп толщиной 18,3 мм шип-паз. Рисуем первый лист, сохраняем как компонент и далее копируем по горизонтальных осям с шагом 2442 мм и 1220 мм в шахматном порядке. Излишки отрезаем. Листы располагаются длинной стороной перпендикулярно лагам перекрытия. В итоге для 1 этажа нам потребуется 33 листа osb / осп толщиной 18,3 мм шип-паз. В моем случае лаги имеют разные направления в северной и южных половинах дома. Таким же образом располагаем листы обшивки платформы;

Проектирование каркасного дома в SketchUp

7. Проектируем каркасные стены

В этом проекте несущие стойки выполнены из доски сечением 38 х 200 х 2'885 мм, вместе с досками обвязки (1 нижней и 2-мя верхними толщиной 38 мм) это сформирует потолки высотой 3 м. Обычно проектирование несущих вертикальных стоек для каркасного дома выполняется из доски сечением 38 х 150 мм с учетом того, что далее мы можем поставить обрешетку бруском 50 х 50 мм внутри для формирования перекрестного каркаса. В этом случае толщина наружных стен позволит поставить достаточно утеплителя для соответствия требованиям по теплосопротивлению. Но для данного проекта финишная отделку будет выполняться нанесением "мокрого" фасада, поэтому было принято решение использовать доску большей ширины 200 мм. Оптимальный шаг для стоек сечением 38 х 150 мм составляет 407 мм. Выбор стоек сечением 38 х 200 мм позволил увеличить шаг до 610.5 мм с учетом утепления межстоечного пространства наружных стен минватой без подрезаний. Итак, создаем контуры будущих комнат, устанавливая доски нижней обвязки на проекцию этих стен. Для наружных 38 х 200 мм, для внутренних 38 х 150 мм. Почти всегда внутренние стены выполняются из доски сечением 38 х 100 мм с шагом 400 мм, но для данного проекта была выбрана доска 38 х 150 мм с шагом 600 мм для внутренних стен.

Проектирование каркасного дома в SketchUp

Шаг стоек наружных стен соответствует размерности листов внешней обшивки. Для данного проекта будет использоваться osb размерами 1219 х 2438 мм (4'x8') с рекомендуемым зазором 3-4 мм между листами. В итоге шаг листов osb получается 2442 мм, значит шаг наружных стоек составит 610.5 мм. Первая стойка должна быть смещена на 1/2 своей толщины (19 мм) для правильной установки стартового листа osb. Итак, ставим крайнюю стойку, следующая копируется на расстояние 592 мм (610.5-19 мм).

Проектирование каркасного дома в SketchUp

Следующая операция - копирование компонента наружной стойки с шагом 610.5 мм. Оконные, дверные проемы и усиленные узлы будем прорисовывать позднее. Мы получаем общий каркас стены, соответствующий размерам листов обшивки и утеплителя. В дальнейшем это обстоятельство позволит выполнять максимальной быстро процессы монтажа обшивки и утепления с минимальными обрезками. Если Вы выбрали обшивку листами 1250 х 2500 мм, то проектируете каркас с шагом 626 мм или 417 мм. Для внутренних стен шаг должен соответствовать размерности гипсокартона 1200 мм, то есть составлять 400 или 600 мм. Для первых стоек также делаем смещение на 1/2 толщины стойки (19 мм).

Проектирование каркасного дома в SketchUp

После того, как мы нанесли сетку каркаса наружных и внутренних стен устанавливаем оконные и дверные проемы. Для этого можно воспользоваться готовыми узлами данных элементов, которые есть в каждом руководстве по каркасному строительству. Я выбрал одну из схем, но надо понимать, что существует несколько альтернативных конструкций оконных и дверных проемов. Компоненты проемов лучше создать отдельно и затем вставить в конструкцию каркасных стен. При этом подрезаем и удаляем лишние стойки. Основное правило - выбранный нами шаг (610.5 мм и 400 мм для наружных и внутренних стен соответственно) не должен нарушаться.

Проектирование каркасного дома в SketchUp

Обратите внимание, что высота нижней подоконной доски должна учитывать размер радиатора, если Вы планируете такой вариант отопления. На 90% все окна каркасного дома имеют общие элементы. Отличия заключаются только в ширине горизонтальных элементов. Выбор размеров оконных проемов зависит от Ваших предпочтений. В случае устройства панорамных окон верхний проем следует перекрыть строенной балкой из досок. Для гаражных въездов используются LVL-балки. Для дверных проемов можно запросить производителя входных дверей размеры под определенную модель двери у спроектировать ее с точностью до мм.

Проектирование каркасного дома в SketchUp

После завершения проектирования первого этажа каркасного дома необходимо заложить укосины. Для этого берем 1 доску сечением 38 х 150 мм, разворачиваем ее под углом 40-60 градусов и врезаем ее в наружные стойки каркасного дома. При этом укосина должна "цеплять" минимум одну из досок обвязки. Для внутренних стен обычно ставятся горизонтальные противопожарные рассечки при высоте стойки около 3 м и более.

Проектирование каркасного дома в SketchUp

После завершения этапа объединяем все элементы каркасных стен в отдельный слой. Дополнительно можно разбить все стены на группы, что в дальнейшем облегчит подготовку чертежей для строительства;

8. Проектируем межэтажные перекрытия

При проектировании межэтажных перекрытий каркасного дома необходимо учитывать простое правило: стойки и лаги должны располагаться на единой вертикальной оси. Если нет возможности следовать этому принципу, то необходимо добавлять каркасные стойки, чтобы избежать ослабления несущей конструкции. Также дополнительно закладываем усиленные балки для опоры стен верхнего этажа. Для этого стойки сдваиваются или страиваются в зависимости от величины нагрузки. Общие размеры плит внешней обшивки стен и платформы и единообразный шаг стоек и лаг облегчают задачу по проектированию. Также имеет смысл не рисовать все лаги заново, а скопировать перекрытие первого этажа шагом в высоту помещений. Большая часть элементов перекрытий 1-го и 2-го этажей будет в дальнейшем совпадать. При планировании направления лаг необходимо учесть не только длину перекрываемых пролетов, но и расположение внутридомовых коммуникаций. К примеру, вентиляционные и канализационные трубы имеют диаметр 100 мм и более, поэтому желательно учесть их маршрут при выборе направления лаг, чтобы в дальнейшем не пришлось опускать потолок на 100-200 мм;

Проектирование каркасного дома в SketchUp

9. Проектируем стены верхнего этажа

Правило расположения стоек каркасных стен на одной вертикальной оси следует соблюдать при проектировании стен второго этажа. Обратите внимание на вертикальные красные линии - они показывают, как это правило работает. Соблюдать этот принцип для всех стоек практически невозможно, так как, например, внутренние стены имеют шаг 400 или 600 мм. Для этого по верхнему поясу стоек устанавливается двойная обвязка, которая создает пояс для опирания стоек или лаг. В скандинавских странах часто используется прием врезания в стойки ригеля, это создает дополнительную опору для стоек верхнего этажа. Как и в случае с перекрытиями, проще всего скопировать стены первого этажа на второй уровень и затем вносить изменения. Каждую стену можно объединить в группу для удоства подготовки рабочих чертежей в дальнейшем. Наличие таких готовых элементов, как оконные проемы, позволяет копировать их на уровень второго этажа. Для внешнего вида каркасного дома наличие единых элементов снижает ощущение хаотичности при проектировании и в дальнейшем облегчит Вам процесс строительства;

Проектирование каркасного дома в SketchUp

10. Проектируем кровлю и стропильную систему каркасного дома

Стропильная система кровли по сути является каркасной стеной под углом к горизонту. Верхний конец упирается в коньковую балку, нижний прикрепляется к обвязке. В данном проекте третий этаж образует мансардное помещение непостоянного проживания, поэтому стационарной лестницы не будет. Высота потолка мансарды должна быть достаточной для взрослого человека (не менее 2 м). Берем калькулятор и вычисляем возможные углы наклона кровли. В нашем случае 270 дают возможность создать мансардное помещение с заданной высотой потолка и использовать 6 м доски в качестве стропил без наращивания. Для удержания коньковой балки закладываем в проект 3 промежуточные опорные стойки + в одном месте коньковую балку прикрепим к вентиляционной шахте. Шаг стропил 610 мм. Стропильная система из доски 150 х 38 мм, с учетом установки обрешетки под osb из доски 100 х 50 мм в сумме дает 200 м. Свесы кровли получаются около 0.5 м. Получается, что 6-ти метровая доска образует стропила длиной 5.5 м, без промежуточной опоры не выдержит снеговой нагрузки. Поэтому в середине ставим опорный простенок, который сформирует боковые стены мансарды. Стойки простенка должны совпадать с проекцией стропил. Потолок будущей масарды формируем затяжками.

Проектирование каркасного дома в SketchUp

Обрешетка из доски 50 х 100 мм с шагом 407 мм для сплошной обшивки osb сформирует основу для монтажа мягкой черепицы. Аналогично основной кровле проектируем кукушки (в английском обозначаются dormer. Для данного проекта 2 кукушки позволяют уйти от двускатной кровли сарайного типа и сделать лицевой фасад дома более симпатичным. Обратите внимание, что стропильная система, перекрытие 2 этажа и каркасные стойки стен выстаиваются в единую вертикальную ось. Это позволяет спроектировать каркас максимально надежным.

Проектирование каркасного дома в SketchUp

11. Проектируем внешнюю обшивку каркасного дома

Для проектирования внешней обшивки каркасного дома используем osb / осп толщиной 12.5 мм (1/2'') имперских размеров 1219 х 2439 мм (2' x 4'), оставляя деформационный зазор 3 мм. При правильном соблюдении шага 610.5 мм или 407 мм короткие края плит будут всегда попадать на стройки, лаги и стропила. Это очень поможет во время строительства избежать потери времени и лишнего подрезания материала.

Проектирование каркасного дома в SketchUp

На примере проекта моего каркасного дома я показал, как спроектировать его в бесплатной программе Google SketchUp. Дополнительные функции программы позволяют переводить чертежи из 3D в 2D и распечатывать непосредственно перед строительством. также можно установить бесплатныt плагины Component Report или CutList для подсчета элементов. Освоить программу SketchUp в объеме необходимом для проектирования каркасного дома совсем несложно.

Типовые решения

На схемах ниже представлены типовые решения. Эти схемы не единственные, возможны варианты, которые можно найти в разделе Скачать книги. Но даже они помогут Вам избежать ошибок

Несущая стена

Каркасное проектирование

Обратите внимание, на наличие двойной обвязки в верхней части стены. Это позволяет распределить вышележащую нагрузку на элементы каркаса. Очень частая ошибка - отсутствие стойки для опоры верхней перемычки. Это касается дверей и оконных проемов. Обычно нижняя часть обвязки выполняется 1 доской.

Ненесущая стена

Каркасное проектирование

Ненесущая стена отличается некоторой "хрупкостью" по сравнению с несущим вариантом. Устройство проемов проще, есть возможность применить одинарную обвязку сверху.

Проектирование каркасных стен

Расположение стоек

Каркасное проектирование

Конструкции углов

Особое внимание конструкции углов. Здесь почему-то допускается наибольшее количество ошибок. В основу угловых соединений положено 3 принципа: 1) необходимо утеплить угол; 2) создать прочную несущую конструкцию; 3) прикрепить внешнюю и внутреннюю обшивку. Шаг стоек выбирается исходя из этажности и толщины стены.

Оконный проем

Каркасное проектирование

Количество опорных стоек и досок в перемычке окна считается по таблицам. Все зависит от ширины проема в стене. Перемычка должна иметь минимально 2 доски, но их количество может увеличиваться до 3-х. Иногда для больших проемов приходится применять LVL-балки.

Внутренние стены и лаги перекрытия

проектирование внутренних стен

1. Запил на конце лаг не может превышать 1/4 от ширины лаг

2. Отверстие в лагах не может располагаться ближе, чем 50 мм от верхнего или нижнего края, диаметр отверстия не более 1/3 от ширины лаг

3. Запил на верхнем крае лаг не может быть глубиной более 1/6 от ширины доски и не может располагаться в средней трети лаг

4. Отверстия нельзя располагать в средней трети лаг

5. Отверстия или запилы в стойках ненесущих стен не более 40% от ширины доски

6. Отверстия диаметров до 60% от ширины стойки допускаются, если данные стойки удваиваются

7. Отверстие не может быть ближе, чем 13 мм от края стойки

проектирование внутренних несущих стен

Проем в перекрытии

Каркасное проектирование

Проемы под лестницу или мансардные окна также выполняются с использованием готовых решений. Активно применяются сдвоенные элементы, а также МетИзы - металлические подвесы для досок.

Проектирвоание проемов

1. Для формирования проемов используются сечения составных балок, которые определяются размера проема.

2. Если ширина проема менее 1.2 м, то можно использовать 1 доску

3. Узел проема, который показан на рисунке выше, может быть использован, если поем расположен не далее 900 мм от опорной стены

4. Если размер проема более 1,2 м, то количество досок вокруг проема удваивается

5. Для крепления досок проема могут использоваться стальные подвесы

6. Лаги, примыкающие к проемы, при длине более 3.6 м крепятся с помощью стальных подвесов

Устройство перекрытия

Каркасное проектирование


1. При высоте от грунта менее 450 мм используются пропитанные огнебиозащитой доски или древесина из дуба или лиственницы

2. Составная балка-ригель, которая расположена ближе, чем 300 мм к грунту, должна быть пропитана антисептиком или используется древесина, устойчивая к гниению

3. Доски нижней обвязки, расположенные на бетонном фундаменте, ближе чем 200 мм от грунта обрабатываются растворами, защищающими от гниения

4. Наружная отделка из досок, расположенная ближе, чем 150 мм от грунта, обрабатывается защитными растворами от гниения


Проектирование нижнего перекрытия

Места контакта нижней обвязки и лаг перекрытия подвергаются разрушающему действию влаги. Для этих узлов часто применяются доски, пропитанные под давлением антисептическими растворами.

Проектирование нижней обвязки

1. Диаметр закладных шпилек не менее 12 мм

2. Доска нижней обвязки закрепляется не менее, чем двумя закладными шпильками, расстояние между ними не более 1.8 м

3. Нижняя обвязка для стены длиной менее 600 мм может крепится 1 закладной шпилькой к фундаменту в средней трети

4. От края доски до закладной шпильки не более 300 мм

проектирование перекрытий

1. Лаги опираются не менее, чем 40 мм на дерево и не менее 80 мм на бетон

2. Сечение и шаг лаг определяются длиной перекрытия и шагом лаг. Длина "перехлеста" лаг  не менее 75 мм, сбиваются 3-мя гвоздями 90 мм

3. При торцевом монтаже лаг используются стальные подвесы или опорный брусок 50 х 50 мм

5. При сечение лаг от 250 х 50 мм обязательно применяются блоки (любой из трех вариантов)

Стропильная система

Каркасное проектирование

Стропильная система не отличается от кровли других домов. Однако в чертежах Вы не встретите привычный всем брус. Конструкции легкие и напоминают устройство канадских стен. В случае увеличения нагрузок стропила сдваиваются или применяются двутавровые или LVL-балки.

Проектирование стропильной системы

1. Толщина коньковой балки, если она не является несущей, не менее 25 мм; ширина конька не менее запила стропил, которые к ней крепятся.

2. Балки, которые используются для ендов и вальмовых скатов, по толщине не менее 50 мм, по ширине равны запилу стропил.

3. Балки ендов и вальмовых скатов должны опираться на опорную стойку или рассчитаны так, чтобы выдерживать нагрузку.

Проектирование кровли.

4. Затяжки-ригели между стропил располагаются в верхней трети стропильной системы и имеют сечение не менее 25 х 100 мм.

5. Для уменьшения сечения стропил можно использовать промежуточные опоры. Сечение промежуточных опор равно сечению стропил.

6. Если опорная стойка устанавливается не вертикально, то угол ее наклона не менее 45 градусов от горизонтального уровня.

Проектирование балкона

проектирование балкона

Соотношение длины балкона : длине лаг в доме, как 1:2


Источник: http://domkarkasny.ru/framing-projection/
